telemecanique安全開關在與機器防護裝置相連的啟動器從開關操作頭撤回時，可以讓機器停下來，從而保護操作者。
- 用于重型工業機器：
停轉時間較快：插片式門開關XCSA, XCSB, XCSC
停轉時間較慢：帶有電磁閥的插片式門開關XCSLF, XCSE
停轉時間較快：鍵操作開關XCSMP, XCSPA, XCSTA
停轉時間較慢：帶有電磁閥的鍵操作開關XCSLE, XCSTE
在如下情況下，讓停轉時間短的輕工業機器停下來，從而保護操作者：
安全開關XCSPL, XCSTL
防護鉸接裝置通過安全開關XCSPR, XCSTR旋轉
- 導引不嚴密以及/或者需要經常沖洗的門被打開。
編碼磁開關：XCSDMC, XCSDMP, XCSDMR
編碼磁系統，整套設備，其中包括編碼磁和安全模塊：XCSDM3, XCSDM
telemecanique安全開關的優點
市場上最全面的工業安全開關系列產品之一。
通過我們的新式編碼磁系統節省設置時間以及機柜內的空間。
第三個觸頭專門用于診斷，可以提高產率。
telemecanique安全開關的應用案例
在安全方面，涵蓋所有行業的所有危險機器，比如包裝、處理、機器人、機床、壓床、汽車行業。
具體型號有：
telemecanique限位開關 XCSPA191
telemecanique限位開關 XCSPA192
telemecanique限位開關 XCSPA193
telemecanique限位開關 XCSPA291
telemecanique限位開關 XCSPA292
telemecanique限位開關 XCSPA293
telemecanique限位開關 XCSPA391
telemecanique限位開關 XCSPA491
telemecanique限位開關 XCSPA492
telemecanique限位開關 XCSPA493
telemecanique限位開關 XCSPA591
telemecanique限位開關 XCSPA592
telemecanique限位開關 XCSPA593
telemecanique限位開關 XCSPA691
telemecanique限位開關 XCSPA692
telemecanique限位開關 XCSPA693
telemecanique限位開關 XCSPA791
telemecanique限位開關 XCSPA792
telemecanique限位開關 XCSPA793
telemecanique限位開關 XCSPA891
telemecanique限位開關 XCSPA892
telemecanique限位開關 XCSPA893
telemecanique限位開關 XCSPA991
telemecanique限位開關 XCSPA992
telemecanique限位開關 XCSPA993
telemecanique限位開關 XCSPL551
telemecanique限位開關 XCSPL552
telemecanique限位開關 XCSPL553
telemecanique限位開關 XCSPL561
telemecanique限位開關 XCSPL562
telemecanique限位開關 XCSPL563
telemecanique限位開關 XCSPL571
telemecanique限位開關 XCSPL572
telemecanique限位開關 XCSPL573
telemecanique限位開關 XCSPL581
telemecanique限位開關 XCSPL582
telemecanique限位開關 XCSPL583
telemecanique限位開關 XCSPL591
telemecanique限位開關 XCSPL592
telemecanique限位開關 XCSPL593
telemecanique限位開關 XCSPL751
telemecanique限位開關 XCSPL752
telemecanique限位開關 XCSPL753
telemecanique限位開關 XCSPL761
telemecanique限位開關 XCSPL762
telemecanique限位開關 XCSPL763
telemecanique限位開關 XCSPL771
telemecanique限位開關 XCSPL772
telemecanique限位開關 XCSPL773
telemecanique限位開關 XCSPL781
telemecanique限位開關 XCSPL782
telemecanique限位開關 XCSPL783
telemecanique限位開關 XCSPL791
telemecanique限位開關 XCSPL792
telemecanique限位開關 XCSPL793
telemecanique限位開關 XCSPL862
telemecanique限位開關 XCSPL962
telemecanique限位開關 XCSPL981
telemecanique限位開關 XCSPR551
telemecanique限位開關 XCSPR552
telemecanique限位開關 XCSPR553
telemecanique限位開關 XCSPR561
telemecanique限位開關 XCSPR562
telemecanique限位開關 XCSPR751
telemecanique限位開關 XCSPR752
telemecanique限位開關 XCSPR753
telemecanique限位開關 XCSPR761
telemecanique限位開關 XCSPR762
telemecanique限位開關 XCSPR763
telemecanique限位開關 XCSPR851
telemecanique限位開關 XCSPR951
telemecanique限位開關 XCSPR952
詳細介紹
技術參數
telemecanique安全開關在與機器防護裝置相連的啟動器從開關操作頭撤回時，可以讓機器停下來，從而保護操作者。
- 用于重型工業機器：
停轉時間較快：插片式門開關XCSA, XCSB, XCSC
停轉時間較慢：帶有電磁閥的插片式門開關XCSLF, XCSE
停轉時間較快：鍵操作開關XCSMP, XCSPA, XCSTA
停轉時間較慢：帶有電磁閥的鍵操作開關XCSLE, XCSTE
在如下情況下，讓停轉時間短的輕工業機器停下來，從而保護操作者：
安全開關XCSPL, XCSTL
防護鉸接裝置通過安全開關XCSPR, XCSTR旋轉
- 導引不嚴密以及/或者需要經常沖洗的門被打開。
編碼磁開關：XCSDMC, XCSDMP, XCSDMR
編碼磁系統，整套設備，其中包括編碼磁和安全模塊：XCSDM3, XCSDM
telemecanique安全開關的優點
市場上最全面的工業安全開關系列產品之一。
通過我們的新式編碼磁系統節省設置時間以及機柜內的空間。
第三個觸頭專門用于診斷，可以提高產率。
telemecanique安全開關的應用案例
在安全方面，涵蓋所有行業的所有危險機器，比如包裝、處理、機器人、機床、壓床、汽車行業。
具體型號有：
telemecanique限位開關 XCSPA191
telemecanique限位開關 XCSPA192
telemecanique限位開關 XCSPA193
telemecanique限位開關 XCSPA291
telemecanique限位開關 XCSPA292
telemecanique限位開關 XCSPA293
telemecanique限位開關 XCSPA391
telemecanique限位開關 XCSPA491
telemecanique限位開關 XCSPA492
telemecanique限位開關 XCSPA493
telemecanique限位開關 XCSPA591
telemecanique限位開關 XCSPA592
telemecanique限位開關 XCSPA593
telemecanique限位開關 XCSPA691
telemecanique限位開關 XCSPA692
telemecanique限位開關 XCSPA693
telemecanique限位開關 XCSPA791
telemecanique限位開關 XCSPA792
telemecanique限位開關 XCSPA793
telemecanique限位開關 XCSPA891
telemecanique限位開關 XCSPA892
telemecanique限位開關 XCSPA893
telemecanique限位開關 XCSPA991
telemecanique限位開關 XCSPA992
telemecanique限位開關 XCSPA993
telemecanique限位開關 XCSPL551
telemecanique限位開關 XCSPL552
telemecanique限位開關 XCSPL553
telemecanique限位開關 XCSPL561
telemecanique限位開關 XCSPL562
telemecanique限位開關 XCSPL563
telemecanique限位開關 XCSPL571
telemecanique限位開關 XCSPL572
telemecanique限位開關 XCSPL573
telemecanique限位開關 XCSPL581
telemecanique限位開關 XCSPL582
telemecanique限位開關 XCSPL583
telemecanique限位開關 XCSPL591
telemecanique限位開關 XCSPL592
telemecanique限位開關 XCSPL593
telemecanique限位開關 XCSPL751
telemecanique限位開關 XCSPL752
telemecanique限位開關 XCSPL753
telemecanique限位開關 XCSPL761
telemecanique限位開關 XCSPL762
telemecanique限位開關 XCSPL763
telemecanique限位開關 XCSPL771
telemecanique限位開關 XCSPL772
telemecanique限位開關 XCSPL773
telemecanique限位開關 XCSPL781
telemecanique限位開關 XCSPL782
telemecanique限位開關 XCSPL783
telemecanique限位開關 XCSPL791
telemecanique限位開關 XCSPL792
telemecanique限位開關 XCSPL793
telemecanique限位開關 XCSPL862
telemecanique限位開關 XCSPL962
telemecanique限位開關 XCSPL981
telemecanique限位開關 XCSPR551
telemecanique限位開關 XCSPR552
telemecanique限位開關 XCSPR553
telemecanique限位開關 XCSPR561
telemecanique限位開關 XCSPR562
telemecanique限位開關 XCSPR751
telemecanique限位開關 XCSPR752
telemecanique限位開關 XCSPR753
telemecanique限位開關 XCSPR761
telemecanique限位開關 XCSPR762
telemecanique限位開關 XCSPR763
telemecanique限位開關 XCSPR851
telemecanique限位開關 XCSPR951
telemecanique限位開關 XCSPR952

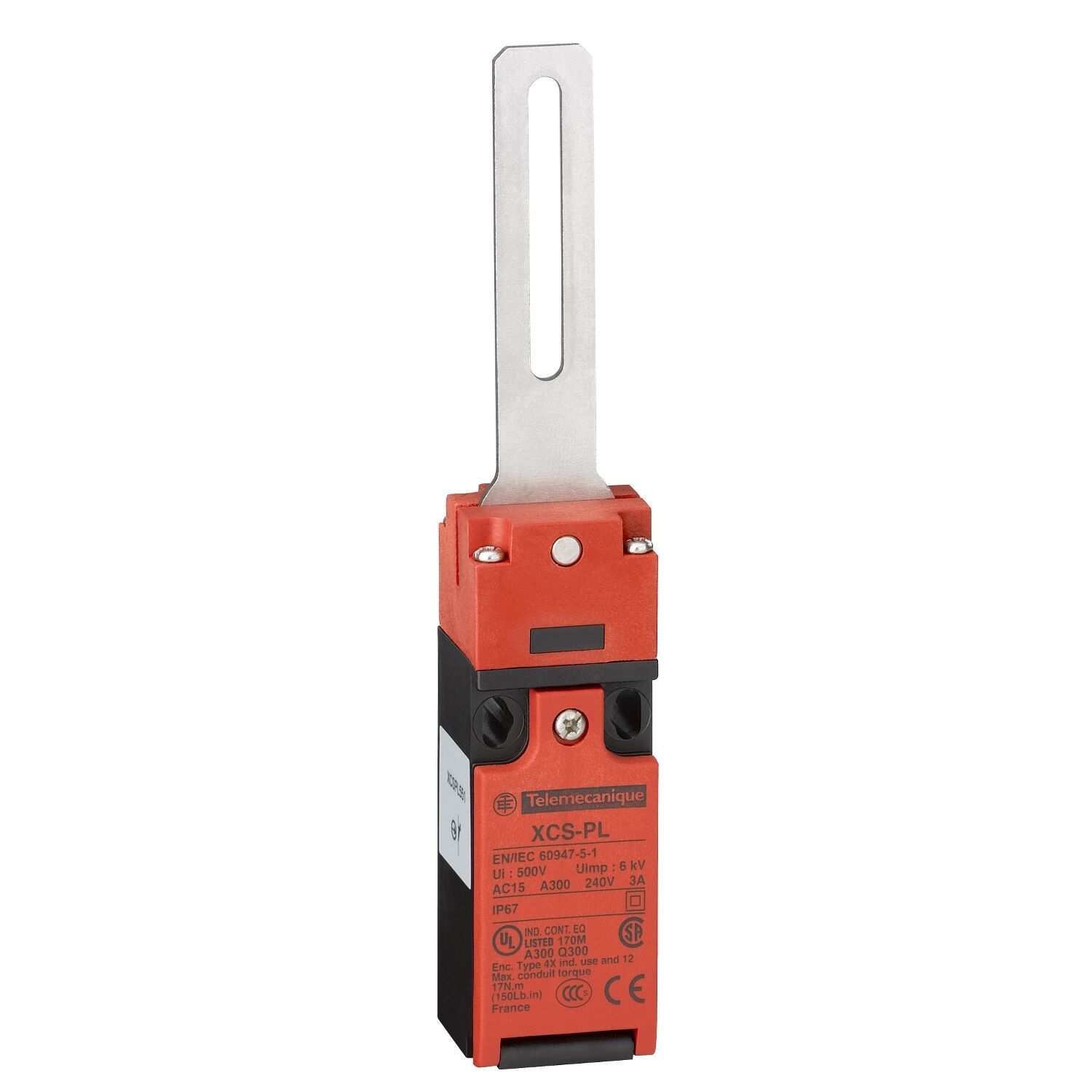

主要信息
|
產品系列 |
Preventa安全檢測
|
|
|
產品類型 |
防護裝置開關
|
|
|
組件名稱 |
XCSPL
|
|
|
材料 |
塑料
|
|
|
操縱頭類型 |
六角頭旋轉桿
|
|
|
隔離 |
雙絕緣
|
|
|
操作頭類型 |
直桿
|
|
|
操作方向信息 |
位于中心
|
|
|
電氣連接 |
端子
|
|
|
觸點類型和構成 |
1 NC + 1 NC
|
|
|
觸點動作 |
慢斷
|
|
|
鎖狀連合力 |
1 x 0.5...2 x 1.5 mm² 帶有或不帶電纜末端
|
|
|
電纜進線孔 |
1帶孔進線 適用 Pg 11
|
|
|
極數 |
2
|
|
補充信息
|
電纜外徑 |
7…10 mm
|
|
|
強制打開 |
帶NC觸頭
|
|
|
脫扣角度 |
5 °
|
|
|
機械壽命 |
1000000 次
|
|
|
最小觸發力矩 |
0.1 N.m
|
|
|
強制打開最小轉矩 |
0.25 N.m
|
|
|
觸線規定牌號 |
A300, AC-15 (Ue = 120 V, Ie = 6 A) 符合 EN/IEC 60947-5-1
A300, AC-15 (Ue = 240 V, Ie = 3 A) 符合 EN/IEC 60947-5-1
Q300, DC-13 (Ue = 126 V, Ie = 0.55 A) 符合 EN/IEC 60947-5-1
Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) 符合 EN/IEC 60947-5-1
|
|
|
約定封閉發熱電流 [Ithe] |
10 A
|
|
|
額定絕緣電壓 [Ui] |
300 V 符合 UL 508
300 V 符合 CSA C22.2 No 14
500 V （污染等級 3) 符合 EN/IEC 60947-1
|
|
|
額定沖擊耐受電壓 [Uimp] |
6 kV 符合 EN/IEC 60947-5-1
|
|
|
maximum resistance across terminals |
30 m? 符合 EN/IEC 60947-5-4
|
|
|
短路保護 |
10 A 熔絲管 類型 gG (gl)
|
|
|
安全等級 |
可以達到 4 類 帶相應監控系統與正確接線 符合 EN/ISO 13849-1
可以達到 PL = e 帶相應監控系統與正確接線 符合 EN/ISO 13849-1
可以達到 SIL 3 帶相應監控系統與正確接線 符合 IEC 61508
|
|
|
安全可靠的數據 |
B10d = 5000000 價值由20年生命時間確定，受機械或接觸磨損限制
|
|
|
機柜材料 |
聚酰胺PA66玻璃纖維浸漬
|
|
|
杠桿材料 |
不銹鋼
|
|
|
寬度 |
30 mm
|
|
|
高度 |
161 mm
|
|
|
深度 |
30 mm
|
|
|
產品重量 |
0.095 kg
|
